é um dos fabricantes e fornecedores mais confiáveis de sistema de armazenamento de energia de bateria de 7mw na China. Com muita experiência, damos as boas-vindas a você no atacado de sistema de armazenamento de energia de bateria barato de 7 mW de nossa fábrica. Se você tiver alguma dúvida sobre cooperação, sinta-se à vontade para nos enviar um e-mail.
Descrição dos produtos

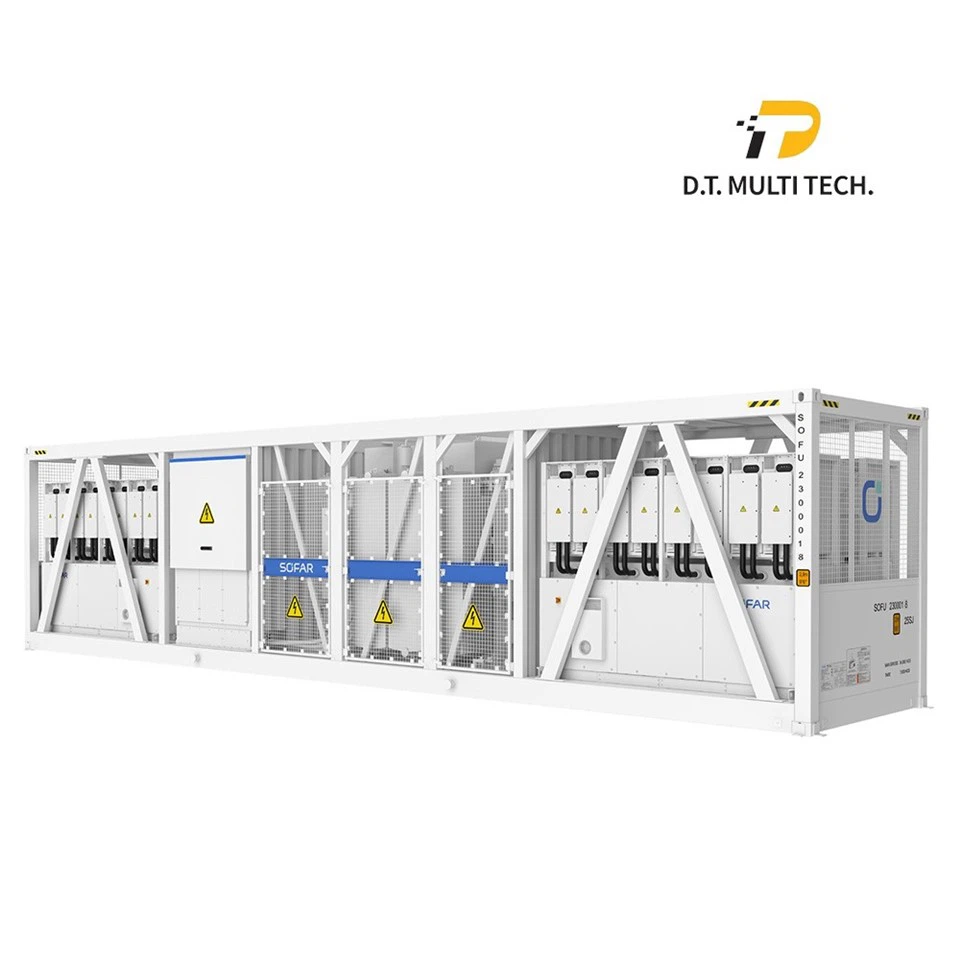

À medida que a transição global para a energia renovável se acelera, a estabilidade da rede e a integração confiável de energia tornaram-se fundamentais para projetos de serviços públicos em grande-escala. OSP7100K-MVé uma solução completa-em-de armazenamento de bateria em escala de megawatts-, pronta para uso, projetada para preencher a lacuna entre a geração renovável de alta{3}}capacidade e a resiliência da rede.
Ao integrar um sistema central de conversão de energia (PCS) de 1.500 Vcc de alta-eficiência e um transformador-de média tensão (MT) para serviços pesados em um único contêiner padrão, esse sistema minimiza drasticamente-os custos de instalação no local, simplifica a logística e fornece densidade máxima de energia para os mercados de energia modernos.
Vantagens do produto
Descrição dos produtos
|
Lado CC
|
|
| Máx. Tensão CC | 1500V |
| Faixa de tensão CC | 1000-1500V |
| Máx. Corrente CC | 875A*8 |
| Lado CA (rede-ativada) | |
| Potência de saída CA | 7100kVA@45 graus /7810kVA@35 graus |
| Máx. Corrente CA | 2*2971A@45 graus /2*3268A@35 graus (690V) |
| Tensão CA nominal do PCS | 690V |
| Faixa de tensão CA PCS | 586.5-759V |
| Frequência Nominal/Faixa de Frequência | 50Hz/45-55Hz |
| Harmônico (THD) | <3% (At nominal power) |
| Fator de potência | -1-1 (ajustável) |
| Alimentação-de fases/conexão CA | '3/3 |
| Transformador MT | |
| Potência nominal do transformador | 7100kVA |
| Transformador máx. Poder | 7810kVA |
| Tensão BT/MT | 0,69kV/(6,6-37)kV |
| Vetor de transformador | Dia1 1ano11 |
| Tipo de resfriamento do transformador | ONAN |
| Material de enrolamento | Al (Cu opcional) |
| Tipo de óleo | Óleo mineral (sem PCB) ou óleo degradável mediante solicitação |
| Proteção | |
| Proteção de saída PCS | Disjuntor-Fusível |
| Proteção de saída CA | Disjuntor |
| Proteção contra surtos | Tipo II+Tipo I (PCS) |
| Proteção contra superaquecimento | Sim |
| Proteção contra sobrecorrente | Sim |
| Monitoramento de rede/monitoramento de falta à terra | Sim/Sim |
| Monitoramento de Isolamento | Sim |
| Proteção do Transformador | Sim (inclui temperatura do óleo, nível do óleo, alívio de pressão, relés de gás) |
| Parâmetros do sistema | |
| Temperatura operacional | -35 graus -60 graus (reduzido acima de 45 graus) |
| Umidade relativa do ambiente de trabalho | 0-100% (sem condensação) |
| Expansão da bateria | Máximo de 5 horas de duração BESS (máximo de 10 ESS-3M44LA-BD1 conectados) |
| Método de resfriamento | Resfriamento por ar forçado com temperatura controlada |
| Classe de Proteção | IP55 |
| Grau anti-corrosão | C4-M/C5 (Opcional) |
| Máx. Altitude de trabalho | 4000m (mais de 2000m precisam ser personalizados) |
| Comunicação | RS485, CAN, Ethernet |
| Conformidade | IEC 62477-1, IEC 62271-202, IEC 62271-200, IEC 60076 |
| Dimensões (L*P*A) | 12192*2438*2896mm |
| Pesos | ＜33t |
Duas-camadas de defesas passivas contra explosão
A supressão ativa é combinada com uma engenharia robusta de segurança passiva para gerenciar com segurança eventos críticos de liberação de gases:
- Gestão de emissões de gases combustíveis:O monitoramento contínuo de gases rastreia concentrações de compostos voláteis, ativando automaticamente a ventilação forçada para evitar o acúmulo de atmosferas explosivas dentro do contêiner.
- Projeto integrado de ventilação de explosão:Painéis de ruptura projetados ao longo do telhado e nas laterais fornecem caminhos de alívio de pressão controlados. No raro caso de aumento rápido de pressão, essas aberturas liberam a energia cinética para cima e para longe dos equipamentos circundantes, protegendo o pessoal de campo e a infraestrutura adjacente contra danos colaterais.
Ao combinar o gerenciamento térmico proativo com defesas estruturais passivas, essa solução de{0}escala de serviços públicos minimiza as responsabilidades de seguro, garante a conformidade local e protege o investimento de capital-de longo prazo da sua infraestrutura de armazenamento de energia.
Perguntas frequentes
P: Como o PCS mantém alta eficiência de conversão em toda a sua faixa de potência?
R: O sistema utiliza uma topologia-avançada de vários níveis combinada com um algoritmo de controle de coordenação inteligente. Em vez de reduzir drasticamente a eficiência durante operações de carga-parcial, o sistema muda dinamicamente suas frequências de comutação e sinais de disparo.
P: Qual é a taxa máxima de degradação ou garantia de retenção de capacidade após 10 anos?
R: Nossas células de bateria em escala-de utilidade pública padrão são classificadas para 6.000 a 8.000 ciclos a 80% de profundidade de descarga (DoD) sob condições nominais de operação.
P: A camada-de combate a incêndios baseada em água requer infraestrutura externa ou é independente-?
R: O nível de combate a incêndios com água consiste em uma tubulação interna integrada e um coletor de sprinklers com portas de conexão externas padrão. Ele serve como uma barreira secundária para a conformidade com o código local, enquanto os níveis de supressão-com base em gás primário e secundário são completamente automatizados e autocontidos-dentro do contêiner.
P: Como o sistema funciona sob grave desequilíbrio de tensão trifásico no lado da rede?
R: O PCS apresenta malhas de controle trifásicas-completamente independentes. Ele pode lidar com até 100% de carga desequilibrada ou condição de tensão da rede, injetando ou absorvendo com segurança correntes independentes em fases individuais para ajudar ativamente a equilibrar o segmento da rede local sem desarmar ou gerar estresse térmico excessivo no transformador.
P: Quais são os requisitos para transportar e içar um sistema que pesa pouco menos de 33 toneladas?
R: Tanto o contêiner da bateria quanto a estação de MT são alojados em contêineres de remessa padrão de 20-pés/40 pés com dimensões ISO. Eles apresentam peças fundidas de canto padrão para guindastes de contêineres e empilhadores de alcance padrão.
