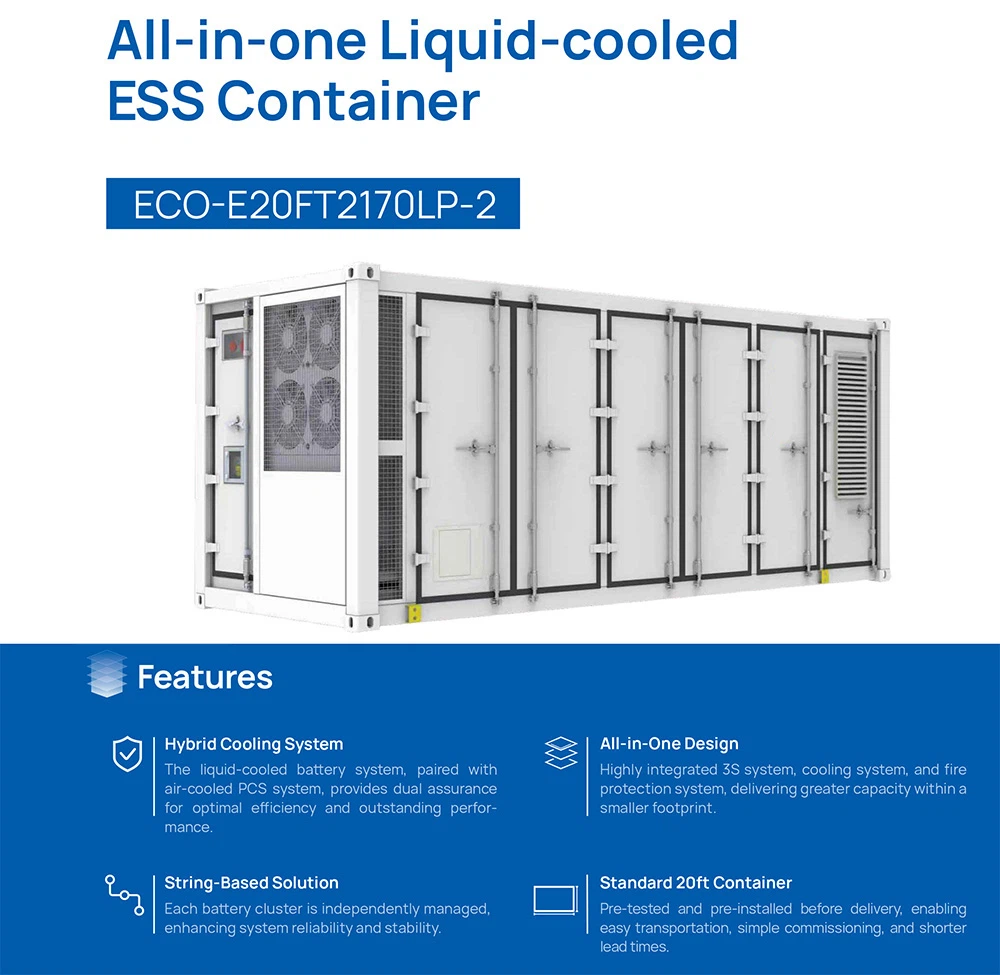

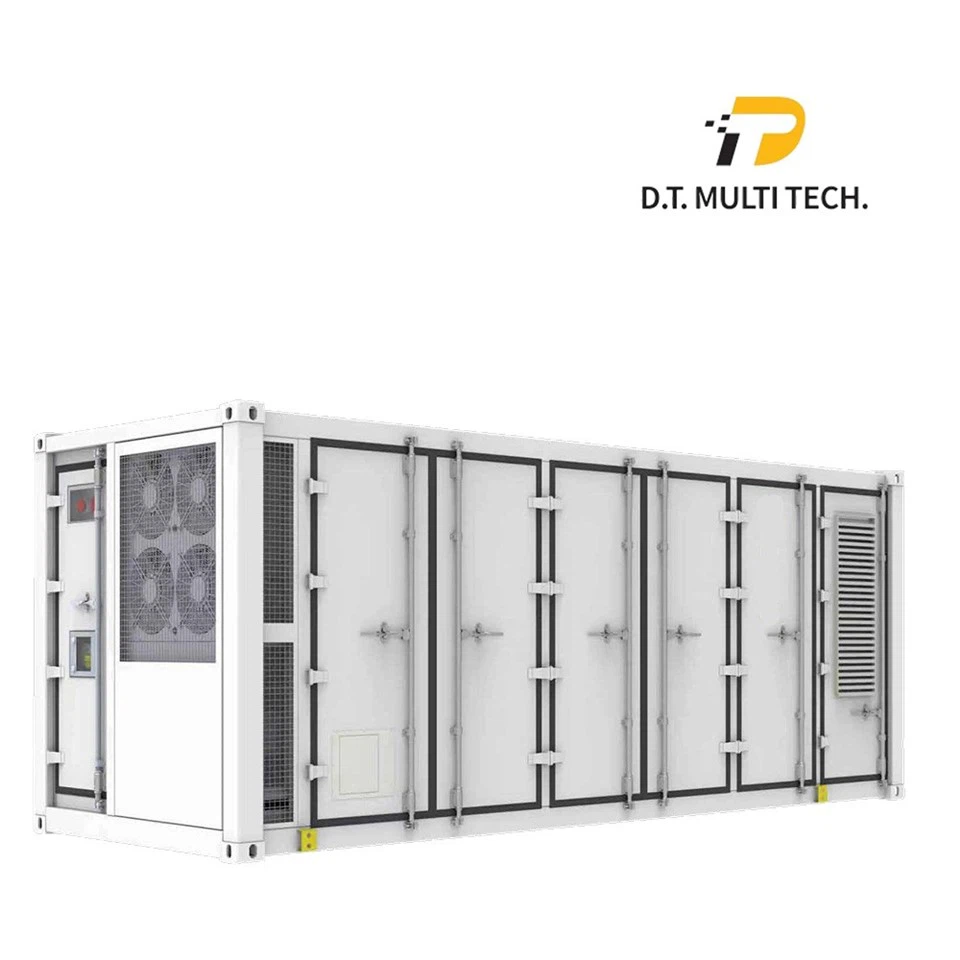

Visão geral do produto
Este contêiner de sistema de armazenamento de energia é uma solução completa-em{1}}de armazenamento de energia com refrigeração-líquida, projetada para aplicações em escala comercial, industrial e de serviços públicos-.
O sistema integra baterias, PCS, EMS, BMS, gerenciamento térmico e supressão de incêndio em um contêiner padrão de 20 pés, permitindo implantação rápida, alta estabilidade operacional e longa vida útil.
Com uma capacidade energética nominal de2.170 kWhe uma potência de saída de1 megawatt, o ESS conteinerizado é adequado para redução de picos, integração de energia renovável, energia de backup, microrredes e projetos de suporte-de rede. A arquitetura-resfriada por líquido garante controle uniforme da temperatura da célula, melhorando a eficiência do sistema e a vida útil da bateria sob condições operacionais exigentes.
Projeto de armazenamento-de energia refrigerado a líquido
Ao contrário dos sistemas convencionais-refrigerados a ar, este contêiner de sistema de armazenamento de energia adota umsistema de bateria-resfriada por líquido combinado com refrigeração por ar forçado para PCS, alcançando controle térmico preciso em todos os conjuntos de baterias.
- A diferença de temperatura da célula é mantida dentroMenor ou igual a 3 graus
- O estresse térmico reduzido melhora a consistência e a vida útil da bateria
- Operação estável sob altas temperaturas ambientes e condições de carga elevada
O projeto de resfriamento-líquido permite maior densidade de energia no mesmo espaço ocupado pelo contêiner, tornando-o uma solução ideal para projetos com espaço de instalação limitado ou requisitos rígidos de desempenho.
Descrição dos produtos
| Lado CA | |
| Potência de saída nominal | 1000 kW |
| Tensão CA nominal | 400 V |
| Faixa de tensão CA | ±15% |
| Tipo de grade | 3W+N+PE |
| Frequência nominal | 50 Hz/60 Hz |
| Fator de potência | 0.99/-1 - +1 |
| THDi | Menor ou igual a 3% |
| Razão CC | <0.5% lpn |
| Em geral | |
| Máx. Eficiência de ida e volta | 89% |
| Ciclo de vida | Maior ou igual a 8.000 ciclos |
| Comunicação | Modbus TCP/IP |
| Sistema de supressão de incêndio | Sistema de aerossol+Sistema de pulverização de água |
| Classificação de ingresso | IP55 |
| Resfriamento | Resfriamento líquido + resfriamento por ar forçado |
| Temperatura operacional | -25 graus - 55 graus (redução após 45 graus) |
| Classificação Anticorrosão | C4 (C5 opcional) |
| Umidade | 0-95% UR (sem condensação) |
| Barulho | Menor ou igual a 80 dB |
| Altitude | 3.000 m (redução de capacidade acima de 2.000 m) |
| Dimensões (L*P*A) | 6.058*2.438*2.591 milímetros |
| Peso | 28 t |
| Segurança/EMC | UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 |
| Código de grade | EN50549-1/10, EN50549-2/10, G99, VDE4105, NRS097, C10/11, CE10-21, CE10-16 |
Instalação e implantação
ORecipiente do sistema de armazenamento de energiafoi projetado para simplificar o transporte, a instalação e o comissionamento-no local em uma ampla variedade de ambientes de projeto. Construído em um formato de contêiner padrão de 20{4}}pés, o sistema é totalmente montado, conectado e testado na fábrica antes da entrega, permitindo que chegue ao local pronto para implantação. Todos os subsistemas principais-incluindo o sistema de bateria, PCS, EMS, resfriamento e proteção contra incêndio-são integrados ao contêiner, minimizando-o trabalho de construção no local e reduzindo o risco de instalação. O design plug-and{11}}play reduz o tempo de comissionamento e os custos de mão de obra, tornando-o especialmente adequado para projetos EPC com cronogramas apertados. Com opções de instalação flexíveis e dimensões compactas, o sistema pode ser implantado de forma eficiente em projetos de armazenamento de energia comerciais, industriais e em escala de serviços públicos, tanto internos quanto externos.
Perguntas frequentes
P: Para quais aplicações este contêiner do sistema de armazenamento de energia foi projetado?
R: O sistema foi projetado para armazenamento de energia comercial e industrial, integração de energia renovável, redução de picos, energia de reserva, microrredes e projetos em escala-de serviços públicos. Sua capacidade de 2.170 kWh e saída de energia de 1 MW o tornam adequado para aplicações de armazenamento de energia-conectadas à rede e híbridas.
P: O sistema é entregue totalmente montado ou requer integração-no local?
R: O sistema é entregue como uma unidade totalmente montada, pré{0}}instalada e testada-na fábrica. Todos os principais subsistemas, incluindo baterias, PCS, EMS, resfriamento e supressão de incêndio, são integrados dentro do contêiner, o que reduz significativamente-o tempo de instalação e comissionamento no local.
P: Como o sistema é monitorado e controlado?
R: O sistema usa um EMS integrado com comunicação Modbus TCP/IP, permitindo monitoramento-em tempo real, controle remoto e integração de dados com SCADA-de terceiros ou plataformas de gerenciamento de energia.
P: Qual é o nível de proteção contra entrada do contêiner?
R: O contêiner é classificado como IP55, fornecendo proteção contra entrada de poeira e jatos de água, tornando-o adequado para instalação externa em diversas condições ambientais.
P: O sistema pode ser personalizado para requisitos específicos do projeto?
R: Sim. O sistema pode ser personalizado em termos de interfaces de comunicação, funções EMS, conformidade com o código de rede e classificações anti-corrosão para atender a requisitos específicos do projeto ou regionais.
